BIM在平安金融中心 安裝工程應用效果點評

祁文勇 中建二局西南公司

　　建筑信息模型BIM (Building Information Model)是將數字技術直接應用于建筑工程中，必將引發建筑行業一次史無前例的變革。平安金融中心安裝工程在BIM技術應用方面效果顯著。

　　該工程總占地面積18931m2，總建筑面積459187m2。地下五層，塔樓層數為118層，主體結構高度為558.45m，塔尖結構高度為660m;裙樓為11層，結構高度為55.4m。機電工程包括20多個機電專業系統，涉及眾多專業參建單位，交叉作業量多、作業面廣，工期較長，項目多工種穿插施工，管理難度大，技術要求高。施工單位積極應用BIM技術，大膽創新，努力降本增效，推動綠色施工，并取得了明顯成效。

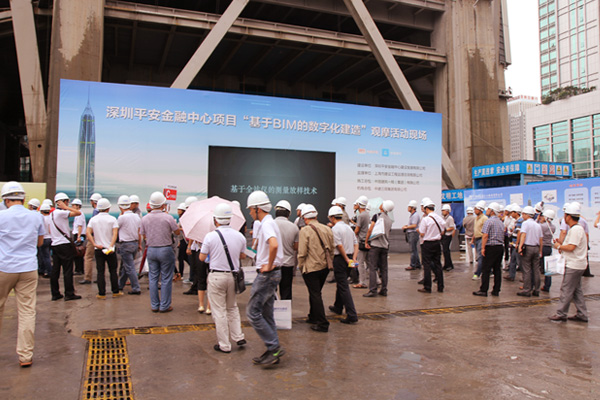

現場觀摩與交流1

　　平安金融中心安裝工程在施工前技術策劃方面，除了常規技術準備外，還通過應用BIM 技術深化設計，搭建了系統模型、地下室模型設備層排布模型和標準層排布模型;模擬了地下室分區段施工、標準層施工進度和整體進度計劃;模擬了柴油發電機路徑，及時發現和降低了常規施工中遇到的一些問題。在物資準備方面，通過inventor軟件將BIM模型轉換成裝配圖，交給工廠下料加工，變成裝配圖運至現場組裝施工。通過物資二維碼管理系統，使物資在入庫、出庫、盤點的信息一目了然，提高了施工階段材料進出庫、分類、限額領料等的管理效率。

　　在施工工程中，通過對比實際進度和模擬進度，及時制定進度調整措施;通過BIM私有云平臺，實現數據的集成、統一管理以及利用測量機器人，使深化設計與現場施工的無縫連接，提升了機電管線安裝的精確性，減少了返工、控制了風險。通過遠程視頻驗收系統，加強了現場監管能力和水平，節約了30%的人工費用，降低成本的同時增加了效益。

　　在保修過程中，物業公司與BIM進行數據交互實現全數字化管理，打造全數字化的運維管理系統，為今后項目的調試、運維服務提供良好的保障。

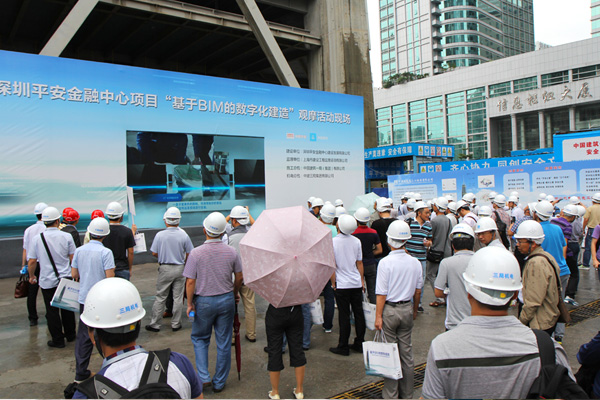

現場觀摩與交流2

　　平安金融中心安裝工程施工期間，基本實現了“傳統現場半成品施工”向“工廠預制化流水組裝”的轉變;“手工操作”向“機器人自動化施工”的轉變;“現場監控”向“智能化遠程監控”的轉變;“單一施工管理”向“項目全生命周期管理”的轉變。

　　BIM 技術應用范圍十分寬闊，它可以同天正、廣聯達、魯班軟件、理正、鴻業、博超等軟件兼容 ，除了施工階段使用外，還可以在建筑設計、三維可視化、成本預測、節能設計、性能測試與評估、信息資源利用、物業管理等方面都提高管理效果。
