興延高速上跨京包鐵路立交橋成功轉體

發布日期：2018-07-09來源：網絡來源編輯：張世輝

[摘要]7月5日下午16點40分，位于興延高速營城子互通立交橋區的興延高速上跨京包鐵路立交橋，經過100分鐘同向順時針74.5度轉體，完成高空精準對接，實現雙幅跨越京包鐵路，為興延高速2018年年底通車奠定基礎。

      7月5日下午16點40分，位于興延高速營城子互通立交橋區的興延高速上跨京包鐵路立交橋，經過100分鐘同向順時針74.5度轉體，完成高空精準對接，實現雙幅跨越京包鐵路，為興延高速2018年年底通車奠定基礎。

北京首架鋼箱梁T構最大轉體橋 先建后轉高效環保

　　 興延高速上跨京包鐵路立交橋施工長度311米，橋梁分幅設橋，單幅橋寬17.5米，兩幅橋凈距0.5米，全寬35.5米，單幅轉體梁重為2690噸，是北京鐵路局管轄范圍內第一架鋼箱梁T構轉體，也是北京地區跨越線間距最大的轉體橋。

　　 為減少橋梁施工對既有鐵路的干擾，保證鐵路運行安全平穩，該橋采用雙幅同轉施工法施工，建設者采取“先建后轉”工藝，先沿著鐵路平行方向建設橋體，再將建好的橋體按順時針方向轉動74.5度，轉體至設計位置。經過多次論證，鋼箱梁便于安裝，對鐵路運行影響小。

　　 此外，為貫徹綠色發展理念，該橋采用平面轉體法和鋼箱梁T構進行施工。平面轉體施工法相比傳統單球鉸轉體方案，更安全、高效，解決了場地限制、不平衡轉體等難題。鋼梁廠內加工現場裝配，結實耐用，不使用混凝土，不用鋼絞線，無揚塵，節約工期30%，減少了環境污染和噪聲，保護沿線植被與自然環境，且使用壽命達到一百年后可回收再利用，具有較大的社會效益和環保效益。

　　 BIM技術實現可視化 虛擬施工保質提效

　　 興延高速建設者在跨京包鐵路轉體橋工程建設過程中引入了BIM技術，依托BIM的信息化、可視化、可模擬性等特征，提前發現并解決設計和施工中可能遇到的問題，應用可視化技術交底、進度計劃推演、工序模擬等技術手段，提高施工效率，保證施工質量。

　　 據中鐵十九局項目經理程顯春介紹，京包鐵路是國內重要的鐵路主干線之一，客運列車多，行車密度大，所有施工必須在保障鐵路正常運輸的前提下進行。為確保施工安全，在轉體過程中，中鐵十九局全程采用計算機程序控制，實時比對，準確控制轉體角度。傳統施工方法只有施工到具體部位才可能發現問題，跨京包鐵路轉體橋工程應用BIM技術，可在施工前直觀地查驗設計信息，對設計圖紙進行復核，提前查找出鋼筋交叉沖突位置，同時結合施工現場地理信息，建立主要施工區的精細地理模型，以此確定場區機械站位以及所需注意的安全凈空、凈距，有效預防施工中難以預判的錯誤。使用BIM技術還可進行動態碰撞檢查分析，通過軟件快速的檢查轉體施工障礙物，精確判斷施工障礙物對轉體施工的影響，提前合理安排施工工序，避免障礙物對轉體施工的影響，為順利施工節約了時間和成本。

　　 此外，基于BIM技術，建立施工信息管理平臺，可進行總體任務部署，制定進度計劃，以此進行人機物料調配，然后通過平臺快速、準確的下達施工任務。而BIM技術可視化的特點，讓一線施工人員通過BIM技術就能進行可視化的施工交底，讓交底內容更形象，表達更加清晰。在交通導改方面，應用BIM技術進行模擬，可直觀的驗證交通導改方案的可行性，并為制定交通導改方案提供參考。

　　 一根鐵釘不掉落 保證安全零事故

　　 上跨京包鐵路立交橋工程作為中國高速公路建設中較為罕見的轉體施工工程，整個施工過程難度都非常大。為確保成功轉體，項目部在施工時需要“管線遷改數量大、施工環保協調工作多和既有鐵路施工安全風險大”三大難題。此外，跨京包鐵路橋轉體時，跨越的京包鐵路、京藏高速匝道和地方路線路繁忙，鐵路橋跨度又大，增加了轉體時控制難度。“尤其京藏高速匝道和地方路車輛繁多，每秒鐘都可能有車通過；轉體時還要跨過高壓線，安全風險也非常高。”程顯春說。

　　 面對種種困難，項目進場以來，項目部向施工人員普及臨近鐵路施工安全知識，協調北京市鐵路局調配40余人進行現場安全監管，確保營業線施工、行車、人員及設備安全，目前無一起施工重大傷亡事故；在轉體過程中，“一根鐵釘都不能掉落”是這次轉體過程中，項目部所有人牢記于心的一句話，轉體全程采用計算機程序控制，實時比對，準確控制轉體角度。

　　 據悉，興延高速由中國鐵建聯合體作為社會出資人與北京市共同出資建設，是全國首例通過公開招標建設的高速公路PPP項目，是2019北京世園會、2022年北京冬奧會重點配套交通基礎設施。目前，隧道工程已掘進30.62km，完成總長度的95.74%；橋梁工程完成總體形象進度的80%；路基工程完成總體形象進度的83.7%。專業附屬工程施工單位已陸續進場施工。興延高速建成后，將與延崇高速相接，可有效緩解京藏、京新高速高峰時段擁堵現狀，它將在國家高速公路網和北京綜合運輸體系中發揮不可替代的重要作用，成為北京西北部又一重要通道。

　

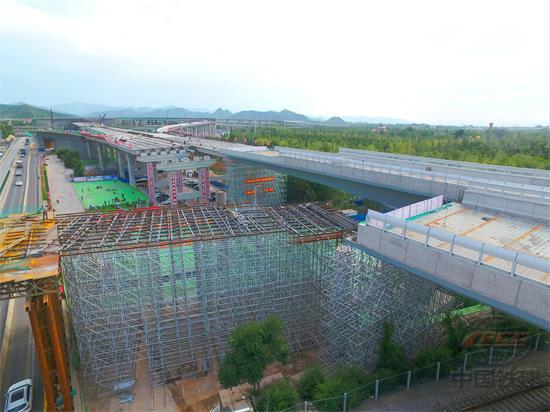

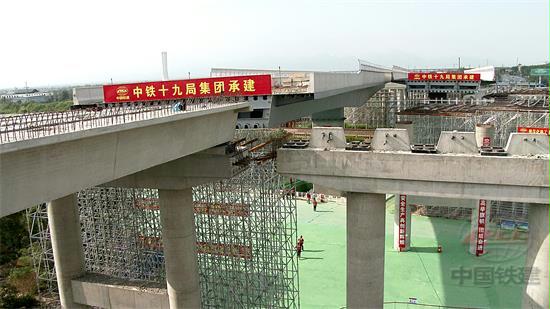

興延高速上跨京包鐵路立交橋轉體
